液体自動計量機主要パーツリスト

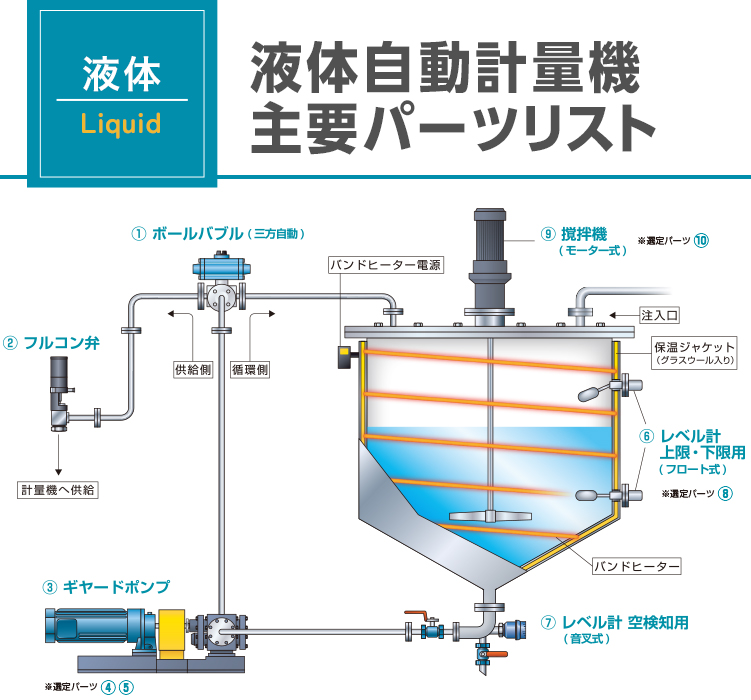

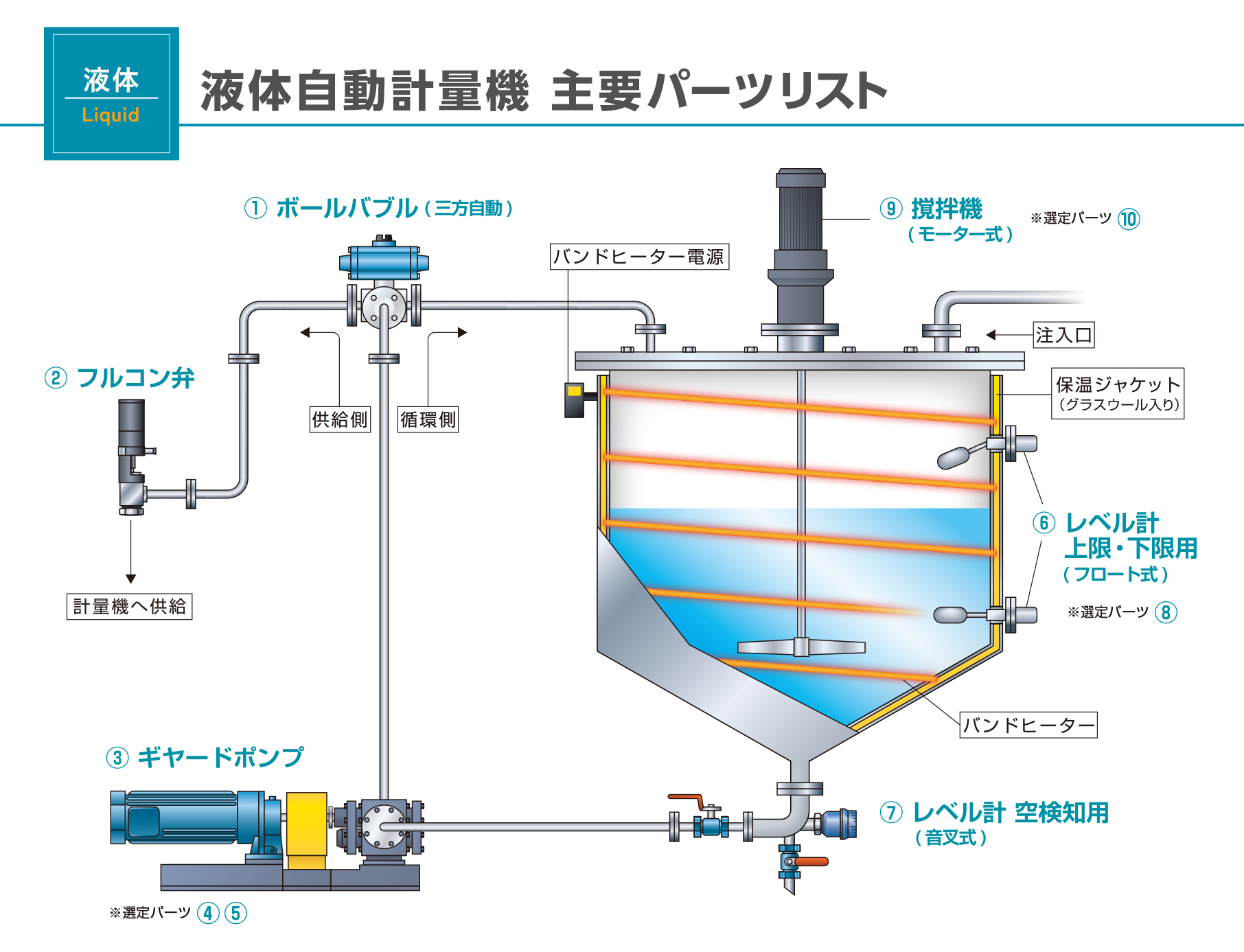

液体自動計量機主要パーツリスト

④ ダイアフラムポンプ

※ ③ ギヤードポンプの選定パーツ
⑤ ロータリーポンプ

※ ③ ギヤードポンプの選定パーツ
⑧ レベル計連続測定用(フロート式)

※ ⑥ レベル計上限・下限用
（フロート式）の選定パーツ
⑩ 撹拌機(エア式)

※ ⑨ 撹拌機モーター式の選定パーツ

パーツリスト

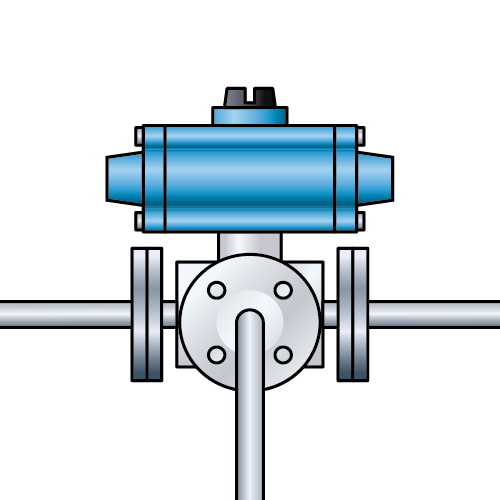

① ボールバルブ

ボール状（球状）の弁体を回転させて液体が流れる配管の開閉をします。
瞬時に開閉が行え、密閉性が高いため、液漏れが少ないのが特長です。
② フルコン弁

液体の流量を３段式の切り替えができる供給弁です。
能力と精度の両方を必要とする装置に最適です。

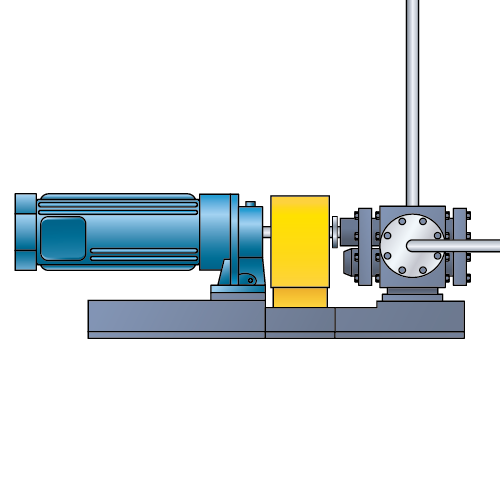

③ ギヤードポンプ

一対または複数の歯車（ギヤ）を噛み合わせて回転させ、その間に液体を閉じ込めて移送する容積式ポンプ。一定流量を安定して供給できます。

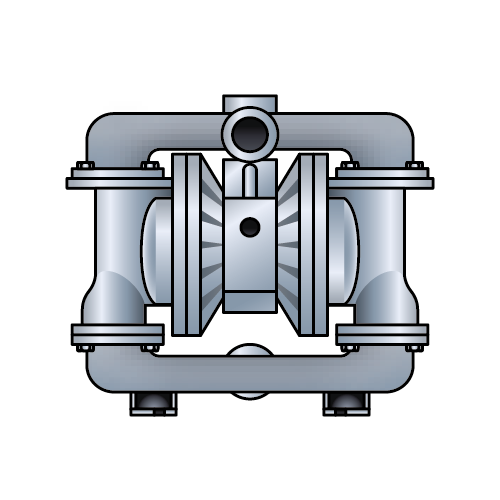

④ ダイヤフラムポンプ

③ ギヤードポンプの選定パーツ

柔軟な膜（ダイヤフラム）を前後に動かすことで液体を吸引・吐出する容積式ポンプ。
駆動部に液体が触れない構造のため、腐食性・粘性のある液体の移送に最適です。

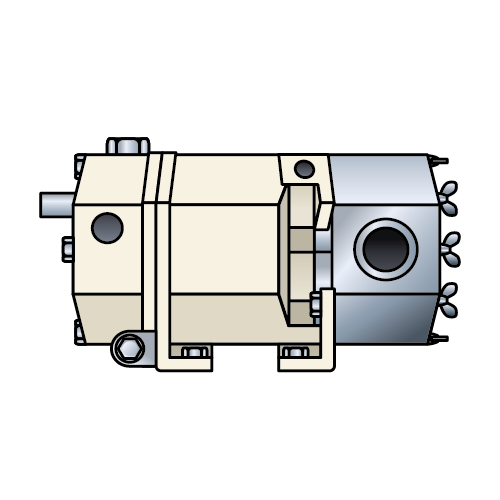

⑤ ロータリーポンプ

③ ギヤードポンプの選定パーツ

内部のローターが回転しながら液体を連続的に押し出すポンプ。
脈動が少なく、安定した吐出が可能。粘度の低い液体～高い液体まで広範囲に対応可能。

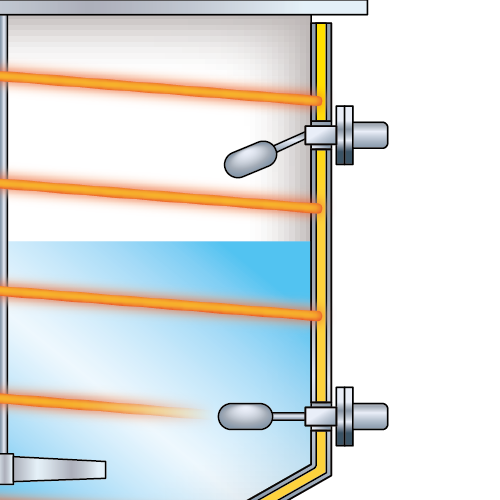

⑥ レベル計上限・下限用（フロート式）

タンク内の液面に浮かぶフロート（浮き）の上昇により液面が所定の上限、下限レベルに達したことを検知し信号出力をします。
⑦ レベル計空検知用（音叉式）

音叉振動の変化を利用し、液体の空検知をします。
粘度など液体の状態に左右されにくいのが特長です。

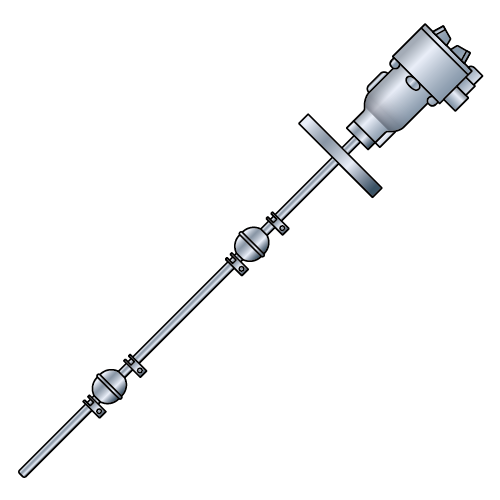

⑧ レベル計連続測定用（フロート式）

⑥ レベル計上限・下限用の選定パーツ

タンク内のフロート（浮き）が液面とともに上下し、その位置を連続的に測定します。
耐久性に優れ、幅広い液体で利用できます。

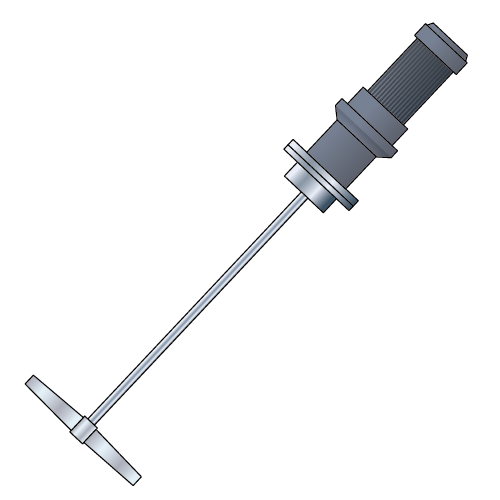

⑨ 撹拌機モーター式

電動モーターでインペラ（羽根）を回転させ、液体やスラリーを均一に混合します。
粘度の高い材料の撹拌にも対応しやすく、長時間運転に適しています。

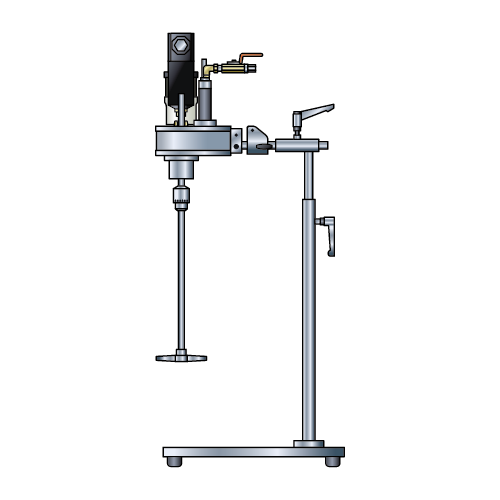

⑩ 撹拌機エア式

⑨ 撹拌機モーター式の選定パーツ

圧縮空気でモーターを駆動しインペラ（羽根）を回して攪拌します。
電気火花が出ないため防爆性能が必要な可燃性溶剤、塗料を扱う場所で使用されます。
