リフター式 自動反転投入装置
「TSU-AD1」とは？
計量済み原料の投入作業を省力化する装置です。
原料容器を昇降リフターにセットし、スタートボタンを押すと上昇し、
容器を反転させ、自動投入する装置です。
リフター式 自動反転投入装置が改善する
3つのポイント
省力化
重労働を
最小限に
環境改善
粉じん対策の
１つとして
省スペース
狭い場所でも
設置可能
作業手順
-

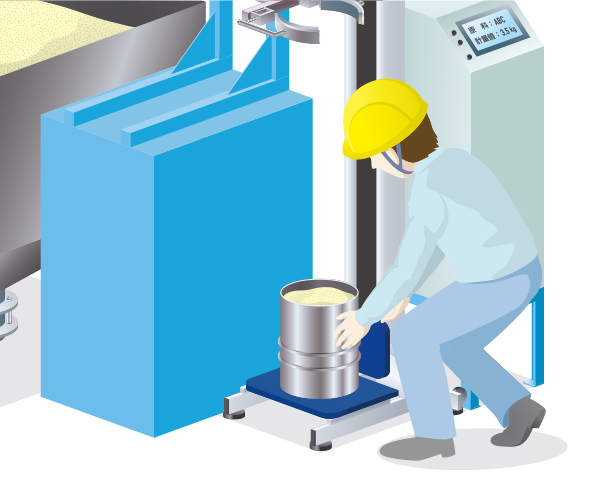

昇降板に容器を置きます。 -

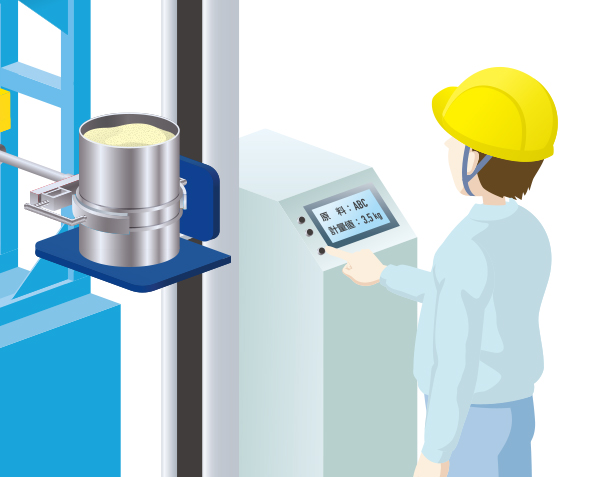

スタートボタンを押すと
昇降板が上昇します。 -

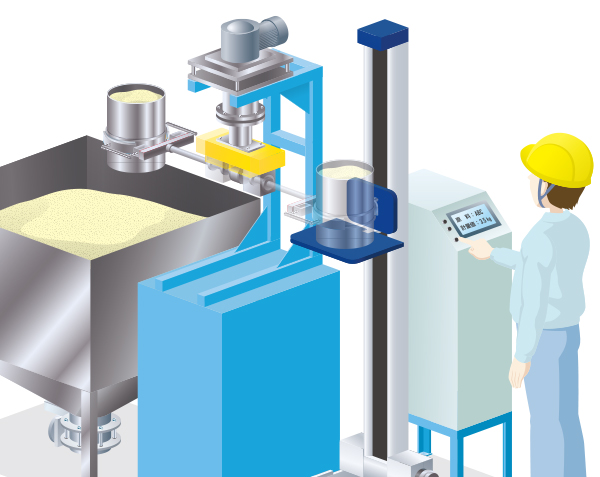

アームが容器を掴み、180°旋回します。 -

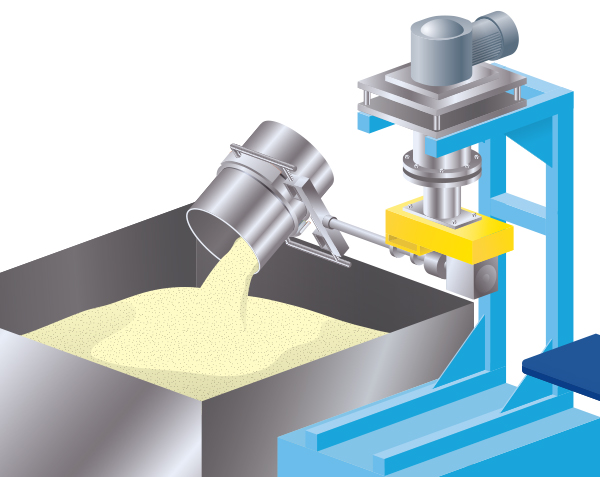

容器を反転し、原料を投入します。
空容器が開始位置に戻ります。
仕様 ２０ｋｇまでの反転投入が可能です！
| 投入容器 | 円筒型専用ステンレス容器（チャッキングアーム滑り止めツバ付き） |
|---|---|
| 付属品 | 昇降リフター、旋回・反転チャッキングアーム、 昇降シリンダー、制御操作盤 |
| 旋回機構 | １８０° 旋回（モーター駆動式）、昇降機能付き |
| 反転機構 | １８０° 反転（ロータリーアクチェーター駆動式）、反転角度調整可 |
| 可搬重量 | 専用ステンレス容器を含めて、２０ｋｇ程度 |
| 計量精度 | 設定値の±１％（※粉体物性による） |
| 昇降リフターサイズ | ５８０Ｗ × ７３０Ｄ × １８００Ｈ ｍｍ（制御操作盤を除く） |
| 反転投入装置サイズ | ５００Ｗ × ７００Ｄ × ２４００Ｈ ｍｍ （アームを除く、※参考値：仕様による） |
原料、要求仕様に合わせた、
カスタマイズ設計にも対応致します
TSU-AD1を納入した業界
よくあるご質問
リフターの停止位置（高さ）の調整は可能でしょうか？
投入位置の高さの上限は、どれくらいですか？
20kg以上の重さでも投入可能でしょうか？
原料容器を指定したいのですが、変更は可能でしょうか？
防爆エリアでの設置は可能でしょうか？
投入時の発じんが多いのですが、何か対策は可能でしょうか？
